WDG-Z系列单色仪

WDG-Z系列单色仪通过仪器内单片机控制步进电机，带动光栅转动，将复合光分解为单色光，通过自动转换光栅，工作范围可覆盖紫外、可见及红外光谱区域。单色仪可由计算机控制，实现波长扫描显示的自动化，同时它的控制精度高，功能强，操作简单，硬件可靠，具有很高的性价比。

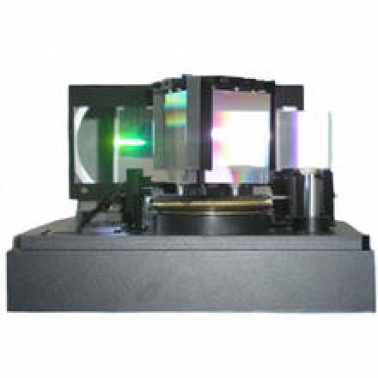

仪器光路原理：复色光源从入射缝经反射镜照射到球面镜（一）上，此镜将平行光投射到光栅上，经光栅衍射分光，将复色光分成不同波长的平行光束，以不同的衍射角度投射到球面镜（二）上。球面镜（二）将接受的平行光束聚焦在出缝处，从而得到一系列的按波长排列的光谱。透过出射的光束只是光谱宽度很窄的一束单色光，扫描机构运行时，光栅随之转动，可以得到所选择的单色光

光路图：

光路原理图：

如图（光路原理图）所示当一束平行的复合光入射到光栅上,光栅能将它按波长在空间分解为光谱,这是多缝衍射和干涉的结果

WDG型系列产品配备了优质衍射光栅，使仪器的有效光强增加。杂散光降低，更有利于在一些特殊场合对弱信号的检测

产品主要特征：●三光栅（或双光栅）设计；●工作范围相互衔接，可覆盖紫外、可见、红外范围；●电脑控制全波段自动扫描，三光栅( 或双光栅) 自动转换；●内部集成控制电路，全速 USB 接口，兼容USBV2.0，即插即用；●开机自动定位，多种速度选择；●多出缝设计，方便和其它仪器相连接；●通光孔径大，光能损失小，出缝接受效果明显

杂散光： ＜ 5×10-4（用He-Ne 激光器在632.8nm±8nm 处测定）

WDG50-Z型单色仪

产品简介：

WDG50-Z型光谱仪：光栅单色仪采用典型的C—T型水平对称光学系统，此系统结构简单，透光效率高。本仪器还可以作为多路分析的光谱仪，实现一机多用。产品配备了北光厂自行研制、生产的优质衍射光栅，使仪器的有效光强增加，杂散光降低，更有利于在一些特殊场合对弱信号的检测。单色仪可由计算机控制，实现波长扫描显示的自动化，同时它的控制精度高，功能强，操作简单，硬件可靠，具有很高的性价比

产品特点：

● 外形小巧,移动方便

● 双光栅转台设计,方便更换

● 标准232接口

● 中文windows操作平台

● 全波段自动扫描

技术参数：

焦距： 500mm

相对孔径： f/6.5

波长范围： 200-1500nm

分辨率： 0.05nm(435.8nm处,缝宽10μm)

线色散： 1.7nm/mm(1200l/mm光栅)

准确度： 0.2nm(1200l/mm光栅)

重复性： 0.05nm

最小步距： 0.0025nm

焦面尺寸： 25×14mm (或狭缝)

光栅台： 三光栅 (用户任选)

外形尺寸： 550×288×195mm

重量： 20Kg

杂散光： ﹤10-3（用He-Ne激光器在632.8nm±8nm处测定）

部分光栅备选尺寸：

光栅尺寸mm

刻线数L/m m2

闪耀波长nm

工作范围nm

68×68

1800

250

160-500

68×68

1200

300

200-600

68×68

1200

750

500-1500

68×68

600

750

500-1500

68×68

300

1250

850-2500

55×55

1200

300

200-600

55×55

1200

750

500-1500

55×55

600

750

500-1500

55×55

300

1250

850-2500

30×30

1200

300

200-600

30×30

1200

750

500-1500

30×30

600

750

500-1500

30×30

300

1250

850-2500

30×30

300

2000

1330-4000

30×30

100

6000

4000-12000

30×30

50

12000

8000-20000
