产品概述：

一、常规测量仪器不能满足模拟电路实验教学和科研的要求：

模拟电路教学实验的常规测量仪器是示波器、毫伏表、数字多用表，这些仪器已不能满足现代教学实验测量的要求。主要表现为：

1、不能正确全面地测量交流信号的信息。任何波形信号都可以分解为正弦信号。正弦信号的信息由幅值和相位表示，或在直角坐标上用矢量表示。而普通的毫伏表无法测量相位，用示波器测相位不方便也不精确。模拟电路实验中最基本测试项目，例如：阻抗的虚分量、电路传递函数的相频特性、幅频特性都无法测量。要完成这些基本实验，需要用矢量电压表和振幅/相位测试仪或数字相位计才能满足教学实验的需要。

2、无法测量微弱信号。示波器和毫伏表对于mV以下的信号无法精确测量，或者说无法测量。现在电子技术的发展，许多实验，例如：运算放大器开环增益的幅频、相频特性，虚地点电压的大小和相位等测量需要测量mV以下的μV或nV级的信号，需使用微弱信号测量仪器。

3、无法进行频谱分析。实际信号可能是许多频率混在一起的信号，或有用信号与干扰和噪声混在一起，示波器和毫伏表都无法有选择地测量需要的有用信号。许多实验，例如：对正弦信号进行失真分析、非线性电路的频谱分析等需要用频谱分析器和锁定放大器进行测量。

4、噪声的测量和抑制已是现代电子学不可回避的课题。现代教学实验必须要有这方面的内容，例如：元器件和运算放大器的噪声测量，低噪声前置放大器的噪声测量等，常规仪器对于噪声测量是无能为力的，需用噪声测试仪。

二、YXS-511型现代模拟电路实验测试系统：

是为了替代常规测量仪器，专门为模拟电路实验设计的测试系统，由十多个仪器有机组合而成。该测试系统具有：

矢量电压表、幅频特性/相频特性测试仪、锁定放大器、微弱电压/微弱电流测试仪、频谱分析器、数字相位计、数字阻抗仪、数字微欧仪、噪声测试仪等现代多种专用仪器的功能。能开设常规的测试仪器无法测量的四十个模拟电路实验。这些实验的实验内容、实验方法、测试原理、测试仪器与现有的模拟电路实验有很大的区别，采用了近代理念、近代原理、近代方法、近代测试仪器，因此命名为“现代模拟电路实验”。本公司提供的四十个现代模拟电路实验的教材和实验仪器，内容面广、新颖、实用性强，具有启发性和研究性，不同的院校和专业可以根据自身的特点和实际需要选择实验内容。

三、提供实验指导书《现代模拟电路实验》(唐鸿宾教授编著，南京大学出版社2009年1月出版)：

现代模拟电路实验的实验内容、实验方法、测试原理、测试仪器与现有的模拟电路实验有很大区别。这里采用了近代理念、近代原理、近代方法、近代测试仪器，因此命名为“现代模拟电路实验”。本书内容面广，新颖，实用性强，具有启发性和研究性。不同的学校和专业可以根据其特点和实际需要选择实验内容。

本书分八篇，共四十个实验。其中第一到第五篇(27个实验)是无源网络和有源线性电路实验，在给出基本概念和理论公式后，通过测量阻抗、传递函数、矢量电压、幅频特性、相频特性、微弱偏置电压、微弱偏置电流、频谱等实验内容，比较理论公式与实验结果，加深对电路的理解，并讨论误差的原因和解决方法。

“第六篇、噪声及测量”和“第七篇、微弱信号检测”(10个实验)是21世纪理工科学生和从事电子工作的工程技术人员应该要掌握的内容。但是，目前各高校开设的模拟电路实验课程中缺少这部分内容。通过十个实验，使读者了解噪声的特性和放大器的噪声模型，根据噪声和信号的不同特点，掌握减少和抑制噪声的方法。学会检测nV-μV级微弱电压和fA、pA、nA级微弱电流的原理和方法，及掌握使用微弱信号检测仪器。通过对微欧微电阻和nH微电抗的测量实验，了解和掌握如何使用微弱信号检测方法来解决实际问题。

第八篇是非线性电路实验(3个实验)。了解非线性电路产生频率变换的特性，通过对谐波分量的测量，加强对非线性电路的理解

本书的内容和测量方法新颖，除作为各类院校模拟电路实验的教材外，也可以作为青年教师和从事电子与测量工程技术人员进修提高的参考书。

附实验目录：

本系统可以开设许多实验，指导老师根据教学要求选定、推荐实验如下：

第一篇、阻抗和无源网络传递函数

实验一、电容的容抗测试及电容损耗对容抗的影响

实验二、电感的感抗测试及电感电阻对感抗的影响

实验三、无源网络传递函数的测量及幅频、相频特性

实验四、无源网络的输入/输出阻抗的测量及频率响应

第二篇、运算放大器的主要参数

实验五、运算放大器主要参数输入偏置电流、失调电流、失调电压的测量

实验六、运算放大器差模输入阻抗及其频率特性的测量

实验七、运算放大器开环增益幅频和相频特性的测量

实验八、运算放大器开环截止频率fo和单位增益带宽fc的测量

实验九、高共模抑制比测量及频率对共模抑制比的影响

实验十、电源电压抑制比频率响应的测量

实验十一、运算放大器开环输出阻抗及频率特性的测量

第三篇、信号运算电路

实验十二、反相放大器、同相放大器传递函数幅频、相频特性的测量

实验十三、加法、减法运算放大器矢量运算的测量

实验十四、反相和同相加法器运算精度的测量

实验十五、反相放大器虚地点微弱电压的测量及频响特性

实验十六、反相放大器、正相放大器运算精度与开环参数之间的关系

实验十七、反相放大器、同相放大器输入阻抗与电路参数的影响及测量

实验十八、反相放大器、同相放大器输出阻抗与反馈系数的影响及测量

第四篇、有源滤波器

实验十九：低通滤波器幅频、相频特性的测量

实验二十：高通滤波器幅频、相频特性的测量

实验二十一：带通滤波器幅频、相频特性的测量

实验二十二：带阻滤波器幅频、相频特性的测量

实验二十三：相移滤波器幅频、相频特性的测量

实验二十四：开关电容滤波器幅频、相频特性及噪声的测量

第五篇、正弦波信号发生器

实验二十五：文氏电桥正弦波发生器

实验二十六：频率可调桥式T型选频网络正弦波发生器

实验二十七：频率可调的移相式振荡器及正交振荡器

第六篇、噪声及测量

实验二十八：噪声电压均方根值的测量

实验二十九：热噪声的测量

实验三十：放大器噪声电压和噪声电流的测量

实验三十一：噪声系数与最佳源内阻的测量

第七篇、微弱信号检测

实验三十二：微弱μV级直流电压信号的检测

实验三十三：微弱pA-nA级直流电流的测量

实验三十四：nV-μV级交流电压信号的测量

实验三十五：pA-fA级交流电流信号的测量

实验三十六：淹埋在噪声或干扰中正弦信号的测量

实验三十七：微欧级电阻的测量

第八篇、非线性器件电路

实验三十八：全波整流、半波整流波形谐波分量的测量

实验三十九：方波信号、三角波信号谐波分量的测量

实验四十、乘法器与相敏检波器

A分箱、C分箱尺寸为45*45*13(单位：cm)，重量为10.3公斤;

B分箱尺寸为45*45*9(单位：cm)，重量为8.8公斤。

技术参数：

YXS-511型现代模拟电路实验测试系统的组成及主要指标和功能：

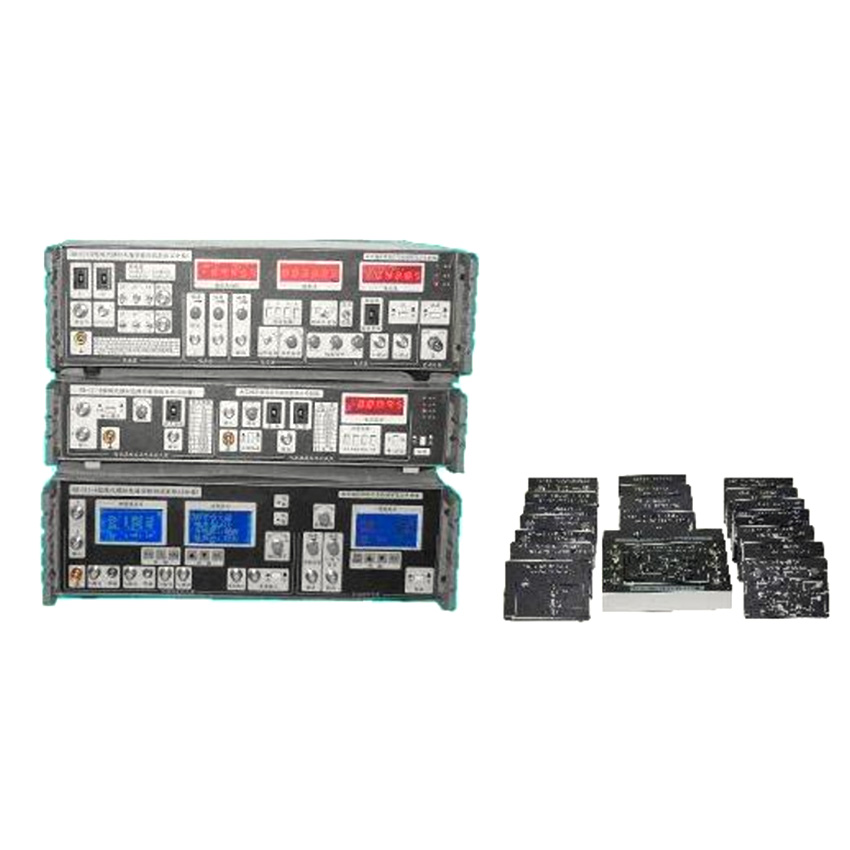

该测试系统由四个分箱组成，它们是：

1、A分箱：由双相锁定放大器、噪声测试仪、多功能信号源组成。

对5Hz到100KHz的nV级到V级的交流信号进行矢量分析，同时显示被测信号用直角坐标表示的Vx、Vy分量和极坐标表示的幅值(VR)和相位(φ)，具有很强的抑制噪声和干扰的能力。该分箱是本系统的主要测量分箱，具有矢量电压表、幅频特性/相频特性测试仪、锁定放大器、频谱分析器、数字相位计、数字阻抗仪、数字微欧仪、噪声测试仪、多功能信号源等功能。

主要技术指标

双相锁定放大器、噪声测试仪1、工作频率：5Hz—100KHz

2、测量量程：100nV—1V

3、噪声电压测量范围：100nV—1V4、输入模式：A、B、A-B、短路5、输入阻抗：5MΩ//40pf6、输入端短路噪声电压：≤2nV/7、共模抑制比：≥80db8、滤波器：高通、低通、50Hz陷波9、参考信号输入电压范围：100mV—10V10、参考输入模式：内、外11、谐波测量：f—15f12、输出直流漂移：≤5×10-4FS13、不相干信号最大过载电平：≥800FS14、白噪声最大过载电平：≥200FS15、输出总动态范围：≥120dB16、最大输出电平：±4.5V17、输出阻抗：50Ω18、输出分量：Vx、Vy、VR、Vφ、Vn19、时间常数：10ms—30s（按1、3、10变化）多功能信号源1、工作频率： 5Hz—100KHz2、信号源输出波形：正弦波、方波、三角波3、倍频输出：方波，1f、2f…、15f4、分频输出：方波，1f、f/2…、f/15

5、信号输出电压：10mV—2V

2、B分箱：由超低漂移直流电压放大器、pA级微弱电流测试仪组成。

用来测量μV级到mV级的直流电压，pA级到mA级的交直流微电流。

主要技术指标

pA级微弱电流测量仪1、频率范围：DC—3KHz（其中小于10nA时为DC—300Hz）2、输入阻抗：10Ω3、量程：20pA、200pA、…、200μA、2mA4、分辨率：优于量程的0.1%5、低通滤波器的截止频率：1Hz—3KHz（按1、3、10变化）6、工频陷波：有7、最大输出电压：≤±5V8、输出阻抗：<100Ω9、噪声电流：20fA/10、直流漂移：最高灵敏度≤0.1pA/小时（其它量程：≤1×10-3FS）超低漂移直流电压放大器1、频率范围：DC—1Hz2、放大倍数：10—10K（按1、2、5、10变化）3、输入方式：单端、差分4、输入阻抗：1MΩ//40pf

5、输入短路噪声：1μV

6、共模抑制比：≥80dB7、直流漂移:0.3μV/℃8、最大输入电平：≤500mV9、最大输出电平：≥±5V

3、C分箱：由精密微弱电压源、精密微弱电流恒流源、噪声源组成。

本分箱提供nV级到V级的交流电压源，pA级到mA级的交直流恒流源，白噪声噪声源，直流电源，供微弱信号检测实验使用。

主要技术指标

电压源

1、频率范围：5Hz—100KHz　　　　　　2、波形：正弦波、方波

3、输出电平：30mV—2V　　　　　　　 4、输出阻抗：50Ω

精密衰减器

1、频率范围：1Hz—100KHz　　　　　　2、衰减量：10-1—10-8（有dB指示）

3、衰减精度：<1%　　　　　　　　　　4、最大输入电压（rms）：3V

5、输入阻抗：1MΩ　　　　　　　　　 6、输出阻抗：150Ω

精密微弱电流恒流源

1、输出量程：±10nA—±100mA　　　　　2、分辨率（满量程）：±0.1%

3、恒流源精度（满量程）：±1%　　　　 4、恒流源外负载电阻范围：1Ω—10MΩ

5、交流源频率范围：5Hz—10KHz　　　　 6、交、直流最大输出电流值：±2倍量程

7、输出电流频率范围：

量程±10nA±100nA≥±1μA频率范围0—200Hz0—1.5KHz0—10KHz

噪声源（2个）

1、频率范围：1Hz—100KHz　　　　　　　　2、输出电压（rms）：10mV—1V

直流电源

1、电压：±9V　　　　　　　　　　2、输出电流：200mA

3、纹波：≤10mV

4、D分箱：实验电子电路分箱。

提供实验用的电子电路。

5、25MHz数字存储示波器

从2008年7月1日起，YXS-511型现代模拟电路实验测试系统配备数字存储示波器一台。
