产品概述：

微弱信号检测技术作为一门新的课程已在许多学校的本科生或研究生中开设。但由于没有较好适应该课程的实验仪器装置，因此，我中心为了教学的需要，研制生产了微弱信号检测实验综合装置。

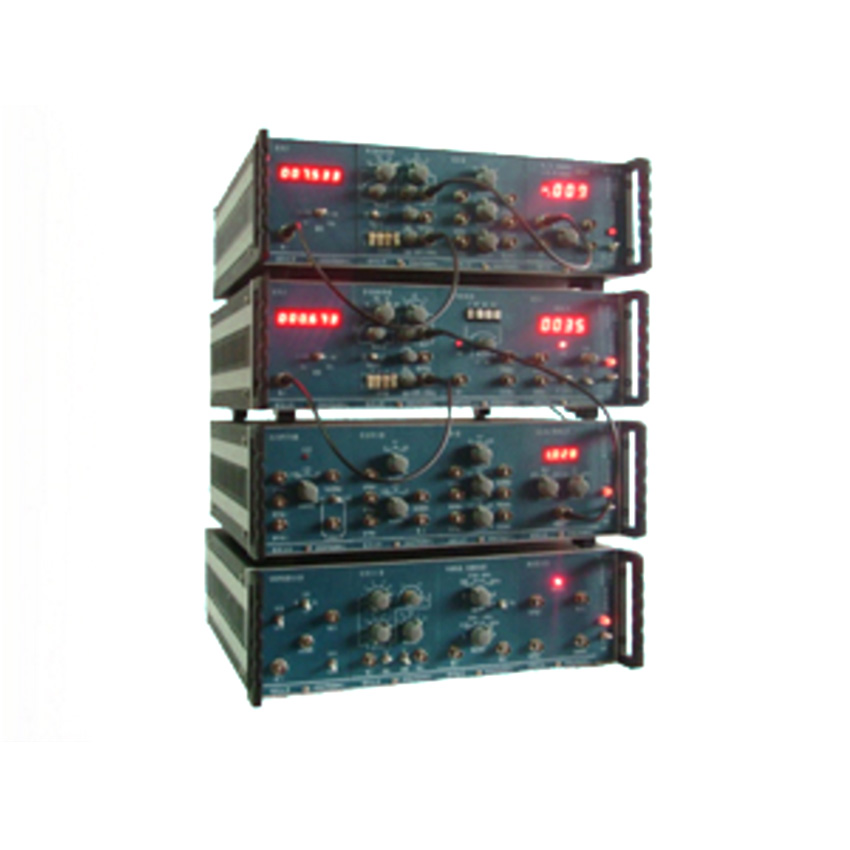

本实验综合装置的特点是：由十六个单元实验盒和四个配有电源的插入式机箱组成。通过组合，能开设十多个微弱信号检测的教学实验。通过不同的实验部件盒组合，可以排出不同的实验或组成不同类型的微弱信号检测仪器。能方便、经济地排出学生要掌握的微弱信号检测技术的基本实验。同时也可以用这些组件构成一个完整的锁定放大器、锁相电压表或多点信号平均器等十多种现代仪器。此仪器已在一百多所高校(包括清华大学、南开大学等)的近代电子学和近代物理实验中得到广泛使用。受到老师和同学的欢迎。本产品已形成系列产品，有YXS-501A组合、YXS-501B组合、YXS-501C组合。

每个机箱尺寸为45*45*13(单位：cm)，重量为10.3公斤。

技术参数：

一、仪器的配套性：

插件数

YXS-501B组合

YXS-501C组合

（1）、 相关器（pSD+低通滤波器）实验盒

1

2

1

（2）、 宽频带相移电路实验盒

1

1

1

（3）、 同步积分器实验盒

1

1

1

（4）、 多点信号平均器实验盒

1

1

1

（5）、 选频放大器实验盒

1

1

1

（6）、 多功能信号源实验盒

1

2

1

（7）、 有源高通、低通滤波器实验盒

1

1

1

（8）、 低噪声电压前置放大器实验盒

1

1

1

（9）、 交流、直流、噪声电压表实验盒

1

1

1

（10）、频率计实验盒

1

2

1

（11）、跟踪滤波器实验盒

1

1

1

（12）、相位计实验盒

1

1

1

（13）、双相相关器实验盒

0

0

1

（14）、微电流前置放大器实验盒

0

0

1

（15）、交流电压、电流源实验盒

0

0

1

（16）、（VI，VQ）→（VA，Vφ）变换电路实验盒

0

1

1

（17）、综合实验机箱与电源

3

4

4

（18）、数字存储示波器

1

1

1

说明：YXS-501C组合有4个分箱，第一到第三分箱为YXS-501C-1、YXS-501C-2、YXS-501C-3，共12个实验盒，与YXS-501A组合、YXS-501B组合的三个分箱相同。第四分箱YXS-501C-4由上表中的“13”、“14”、“15”、“16”实验盒组成。为了满足已购YXS-501A组合、YXS-501B组合的老用户对微弱信号检测实验升级的需要，YXS-501C-4可以单独出售，使YXS-501A组合、YXS-501B组合配上YXS-501C-4升级为YXS-501C组合。这样，能开设的微弱信号检测实验从十个升级到十六个。

二、教学实验功能：（需配HB-602型精密衰减器）

适用仪器

（1）、 相关器的研究及其主要参数测量

YXS-501B组合

YXS-501C组合

（2）、 同步积分器的研究及其主要参数测量

YXS-501B组合

YXS-501C组合

（3）、 多点信号平均器原理实验

YXS-501B组合

YXS-501C组合

（4）、 锁定放大器原理实验

YXS-501B组合

YXS-501C组合

（5）、 跟踪滤波器实验

YXS-501B组合

YXS-501C组合

（6）、 锁定放大器性能测试实验

YXS-501B组合

YXS-501C组合

（7）、 用锁定放大器测量低频点噪声电压的实验

YXS-501B组合

YXS-501C组合

（8）、 锁相电压表原理实验

YXS-501B组合

YXS-501C组合

（9）、 跟踪选频放大器实验

YXS-501B组合

YXS-501C组合

（10）、选频放大器原理及其性能测试实验

YXS-501B组合

YXS-501C组合

（新） （11）、双相锁定放大器实验

YXS-501B组合

YXS-501C组合

（新） （12）、矢量电压表实验

YXS-501C组合

（新） （13）、测量微电流的双相锁定放大器实验

YXS-501C组合

（新） （14）、数字阻抗仪实验

YXS-501C组合

（新） （15）、幅频特性、相频特性测试仪实验

YXS-501C组合

（新） （16）、频谱分析仪实验

YXS-501C组合

注：YXS-501A组合已停产，建议选用YXS-501C组合或YXS-501B组合。

三、电性能指标：

YXS-501A组合、YXS-501B组合

(1)、频率范围：10Hz—10KHz 　　　　　　　　　　　 (6)、抑制噪声能力：≥100倍

(2)、测试电压范围：1μV—1V 　　　　　　　　　　　 (7)、抑制不相干能力≥800倍

(3)、波形：正弦波、方波、三角波 　　　　　　　　　 (8)、前置放大器噪声电压：≤2 nV/

(4)、选频Q值： 3 、30 　　　　　　　　　　　　　　 (9)、电压表测量功能：直流、交流、噪声

(5)、倍频、分频数：倍频：1—15，分频：1—1/15　 　(10)、相位测量范围：0°—360°

YXS-501C组合

(1)、频率范围：10Hz—10KHz 　　　　　　　　　　　　 (8)、倍频、分频数：倍频：1—15，分频：1—1/15

(2)、测试电压范围：1μV—1V 　　　　　　　　　　　　 (9)、抑制噪声能力：≥100倍

(3)、测量电流范围：10pA—1mA 　　　　　　　　　　　(10)、抑制不相干能力：≥800倍

(4)、电压源输出电压范围：100nV—1V 　　　　　　　　 (11)、前置放大器噪声电压：≤2nV/

(5)、电流源输出电流范围：10pA—1mA　　　　　　　　 (12)、电流前置放大器噪声电流：20fA/

(6)、波形：正弦波、方波、三角波　　　　　　　　　　 (13)、电压表测量功能：直流、交流、噪声

(7)、选频Q值：3、30 (14)、相位测量范围： 0°—360°

四、仪器功能：

(一)、YXS-501B组合通过搭配和组合，具有：双相锁定放大器、多点信号平均器、矢量电压表、锁相电压表、跟踪滤波器、选频放大器、微弱电压信号源、信号源与噪声源等功能。

(二)、YXS-501C组合通过搭配和组合，具有：双相锁定放大器、矢量电压表、测微弱电流双相锁定放大器、数字阻抗仪、幅频特性/相频特性测试仪、频谱分析仪、多点信号平均器、锁相电压表、跟踪滤波器、选频放大器、微弱电压信号源、微弱电流信号源、交流恒流源、信号源与噪声源、数字相位计等功能。

五、YXS-602型精密衰减器(YXS-501三种组合的配件)简要说明及主要技术指标

YXS-602型精密衰减器是本中心专为获得微弱电压信号而设计与生产的衰减器，本仪器不同于一般的衰减器，它包括一个加法器和一个精密衰减器，能方便地进行被测信号与干扰或噪声信号相加，然后衰减，模拟得到淹没在噪声或干扰背景中的微弱电压信号。因此，除作为一般的精密衰减器使用外，特别适用于对微弱信号仪器的抗干扰、抑制噪声能力的有关各种测量。它在微弱信号检测仪器的研制、生产、测量、校准及微弱信号检测的教学实验中得到广泛应用。

(1)、衰减量：10-1—10-8(有db指示) 　　　　(5)、输出阻抗：150Ω

(2)、衰减精度： <1%　　　　　　　　　　 (6)、工作频率：1Hz—100KHz

(3)、最大输入电压(rms)：3V　　　　　　　 (7)、电源：220V，50Hz

(4)、输入阻抗：1MΩ

六、提供配套的实验指导书：

① 《微弱信号检测技术实验指导书——第一分册》(实验1—实验10，共10个实验)

② 《微弱信号检测技术实验指导书——第二分册》(实验11—实验16，共6个实验)
