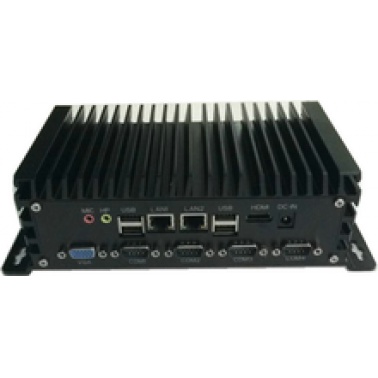

嵌入式无风扇工控整机，Intel双千兆网口，9~24V宽压供电，板载IntelJ1900低功耗处理器，VGA、HDMI和LVDS，支持双屏显示，整机功耗不超过15W

?CpU倒装式设计，整机为无风扇散热设计

?板载IntelJ1900低功耗处理器

?VGA、HDMI和LVDS，支持双屏显示

?具有高性能千兆双网口

?丰富的IO扩展，6*COM，6*USB，8 GpIO【可选】

?支持无线WIFI/3G/4G（可选）

?音频接口Line-out和MIC，并带有2W功放喇叭接口

?宽电压输入：9~24V DC-IN

?抗震冲击设计

处理器与芯片组

?板载Intel J1900低功耗处理器

內存

?支持单条DDR3-1333/1600内存，最大4GB显示

?Intel HD Graphics 533 MHz

?支持双屏显示

?显示输出: 1个HDMI1个VGA1个双通道24位LVDS接口 【内置】

存储

?2个标准SATA2.0接口，

?支持1个mSATA卡扩展插槽

网口

双10/100/1000M 标准 RJ45 接口，主控芯片是 Intel I211AT

输入/输出

?1个硬盘LED指示灯与1个电源LED指示灯1个电源开关与1个重置开关

?USB：1个USB 3.0【前面板】

?3个USB 2.0【前面板】内置2个USB2.0【可选】

?串口：RS-232×4，其中COM1支持RS232/RS485与5V/12V供电输出, 串口3支持RS232/TTLRS232x2【内置】

?声卡：瑞昱?ALC269QHigh Definition Audio1*line-out；1*MIC【前面板】

扩展插槽

?8*GpIO；

?1*标准的Mini-pCIE插槽，支持WIFI/4G

电源

?60W电源适配器【标配】

?系统电源输入指标9~24V 直流输入【可选】

材质结构

?铝挤散热模块

尺寸

?裸机尺寸：240χ75χ110 (mm)

(W x H x D)

?包装尺寸：370χ145χ240(mm)

(W x H x D)

重量

?裸机重量：2.6公斤

?整机重量： 3.0公斤

操作系统支持

?Windows 7, Windows 7 Embedded, Windows 8

?Unix, Linux

看门狗

?1-255秒或分,255级,看门狗超时中断或复位

安规认证

?CE

?FCC Class B

环境指标

温度

?工作温度: 0℃~ 60℃【标准】

-25℃~ 70℃【工业级】

?存储温度: -20℃~ 65℃【标准】

-25℃~ 70℃【工业级】

湿度

?工作湿度:10～85% 无凝结

?存储湿度: 10～95% 无凝结

系统运作中抗振动测试

?MIL-STD810F 514.5C-1 (硬盘)

?MIL-STD810F 514.5C-2 (CompactFlash或固态硬盘/电子盘)

系统运作中冲击测试

?Half sine wave 15G, 11ms, 3 shock per axis
