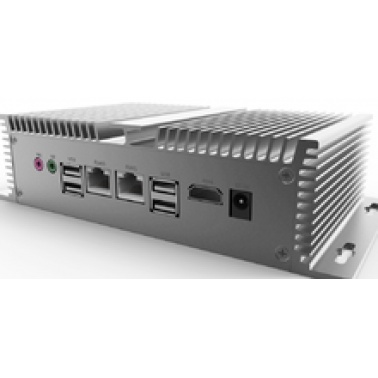

嵌入式无风扇工控整机，Intel双千兆网口，9~24V宽电压输入，板载IntelHaswell-U第四代高性能I3/I5/I7低功耗处理器，HDMI+VGA+LVDS，支持4K高清输出和异步三显

?CpU倒装式设计，整机为无风扇散热设计

?Intel Haswell –U(15W)平台，板载Intel 高性能I3/I5/I7低功耗处理器

?HDMI+VGA+LVDS，支持4K高清输出和异步三显

?具有高性能Intel千兆双网口

?丰富的IO扩展，4*COM，4*USB，8*GpIO【可选】

?支持无线WIFI/3G/4G（可选）

?音频接口Line-out和MIC，并带有2W功放喇叭接口

?宽电压输入：9~~24V DC-IN

?抗震冲击设计

?尺寸

裸机尺寸 (W x H x D)：240χ75χ160(mm)(W x H x D)

包装尺寸(W x H x D)：370χ145χ240 (mm)(W x H x D)

?重量

裸机重量：2.4公斤

整机重量：3.0公斤

?支持操作系统支持

Windows 7, Windows 7 Embedded, Windows 8Unix, Linux

看门狗

1-255秒或分,255级,看门狗超时中断或复位

安规认证

CE

FCC Class B

环境指标

温度

工作温度: 0℃~ 60℃【标准】

-25℃~ 70℃【工业级】

存储温度: -20℃~ 65℃【标准】

-25℃~ 70℃【工业级】

湿度

工作湿度:10～85% 无凝结

存储湿度: 10～95% 无凝结

系统运作中抗振动测试

MIL-STD810F 514.5C-1 (硬盘)

MIL-STD810F 514.5C-2 (CompactFlash或固态硬盘/电子盘)

系统运作中冲击测试

Half sine wave 15G, 11ms, 3 shock per axis

处理器与芯片组

WQF-4013K: 板载Intel I3－4030U处理器WQF-4015K: 板载Intel I5－4200U处理器WQF-4017K: 板载Intel I7－4500U处理器

內存

支持单条DDR3-1333/1600内存，最大8GB可选择搭配: 8GB或4GB

显示

英特尔?HD Graphics 4400高清显示核心

支持4K超高清显示输出以及三屏异步显示

显示输出: 1个HDMI1个VGA【内置】1个双通道24位LVDS接口 【内置】

存储

2个标准SATA3.0接口，支持2.5寸硬盘和3.5寸硬盘

支持1个mSATA卡扩展插槽

网口

双10/100/1000M 标准 RJ45 接口，主控芯片是 Intel i210/i211AT

输入/输出

1个硬盘LED指示灯与1个电源LED指示灯1个电源开关与1个重置开关

USB：4个USB 3.0【前面板】 内置2个USB2.0【可选】

串口：RS-232×6，其中COM2支持RS232/RS485与5V/12V供电输出, 串口3支持RS232/TTL

声卡：瑞昱?ALC662 High Definition Audio1*line-out；1*MIC【前面板】

扩展插槽

1*pS/2；

8*GpIO；

1*标准的Mini-pCIE插槽，支持WIFI/4G

电源

60W电源适配器【标配】

系统电源输入指标: 9~24V 直流输入【可选】

材质结构

铝挤散热模块
