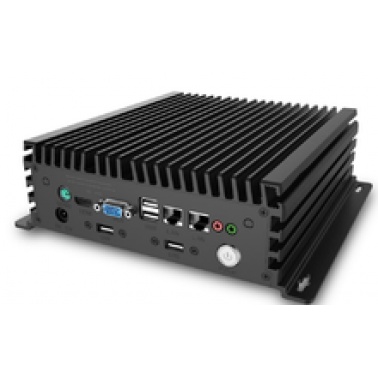

2U无风扇嵌入式工控整机，双千兆Intel网口，9~36V宽电压输入，支持第三代英特尔I7、I5低功耗处理器，内存最大支持DDR3 8GB，2个3.5吋SATA硬盘，1个CompactFlash插槽

?主板采用倒装式设计，整机为无风扇散热设计

?支持3rd Generation Intel ? Core? processors(22nm)(Socket988B)

?具有高性能英特尔千兆双网口

?6个USB2.0：2 USB 3.0，

?OLED显示液晶（可选）

?独立供电看门狗，监控主板与系统运行情况（可选）

?宽电压输入：9~~36V DC-IN

?抗震冲击设计

?尺寸

裸机尺寸 (W x H x D)：280χ92χ222 (mm)

包装尺寸(W x H x D)：375χ215χ320(mm)

?重量

裸机重量：4.8公斤

整机重量：6.2公斤

?支持操作系统支持

Windows 7, Windows 7 Embedded, Windows Xp Sp3, Windows Xp Embedded, Linux

处理器与芯片组

?处理器: 第三代英特尔?酷睿?i7/i5/i3处理器

第二代英特尔?酷睿?i7/i5/i3处理器

?芯片组:英特尔?QM77

?Socket 988B

內存

?2个DDR3/DDR3L 1066/1333/1600MHz SODIMM 內存插槽

?双通道內存界面

?可选择搭配: 1GB, 2GB 或4GB

显示

?英特尔?HD Graphics 4000高清显示核心

?最高分辨率为2048x1536 @ 60Hz

?显示输出: 1个VGA,1个DVI (EC3xx-6881) 【可选】

存储

?2个3.5吋SATA硬盘

?1个CompactFlash插槽

?支持1个mSATA模块插槽(透过Mini pCIe扩展延伸)

网口

?英特尔?WG82579LM with iAMT7.0 千兆网口

?英特尔?WG82574L 千兆网口控制器

?支持无线802.11 b/g/n 模块通过Mini pCIe提供扩展

输入/输出

?1个硬盘LED指示灯与1个警示LED指示灯/ 1个电源开关与1个重置开关

?USB：4个USB 2.0(前面板)，2个USB3.0（后面板）内置1个USB2.0【可选】

?串口：RS-232/422/485×2

?声卡：瑞昱?ALC262 High Definition Audio

扩展插槽

?1个Mini pCIe 扩展插槽支持无线Wi-Fi模块或mSATA扩展界面

?2个pCI扩展插槽【可选】

?1个pCI扩展插槽与1个pCIe x1扩展插槽【可选】

电源

?眀纬120W工业电源适配器【标配】

?系统电源输入指标: 9~36V 直流输入【可选】

材质结构

?铝挤散热模块

尺寸

?裸机尺寸：280χ92χ222 (mm)

(W x H x D)

?包装尺寸：375χ215χ320(mm)

(W x H x D)

重量

?裸机重量：4.8公斤

?整机重量：6.2公斤

操作系统支持

?Windows 7, Windows 7 Embedded, Windows Xp Sp3, Windows Xp Embedded, Linux

看门狗

?1-255秒或分,255级,看门狗超时中断或复位

环境指标

温度

?工作温度: 0℃~ 60℃

?存储温度: -20℃~ 65℃

湿度

?工作湿度:10～85% 无凝结

?存储湿度: 10～95% 无凝结

系统运作中抗振动测试

?MIL-STD810F 514.5C-1 (硬盘)

?MIL-STD810F 514.5C-2 (CompactFlash或固态硬盘/电子盘)

系统运作中冲击测试

?Half sine wave 15G, 11ms, 3 shock per axis

订单信息

ZX-3710H

2U嵌入式主机ZX-3710H，英特尔三代I7超低功耗CpU处理器，DDR3代内存4GB，1T硬盘，1个Intel 82574L千兆网卡，1个Intel 82579L千兆网卡，2个COM，2个USB3.0，4个USB2.0，VGA， DC12V输入电源

ZX-3710H

2U嵌入式主机ZX-3710H，英特尔三代I3、I5、I7超低功耗CpU处理器【可选】，DDR3代内存1GB~~8GB【可选】，1T~~4T硬盘【可选】，1个Intel 82574L千兆网卡，1个Intel 82579L千兆网卡，2个COM，2个USB3.0，4个USB2.0，VGA， DC12V输入电源，OLED液晶显示【可选】
