(1)、* YXS-291(A)/(B)型锁相放大器模块:
锁相放大器是著名的微弱信号检测仪器,应用范围几乎遍及所有的科学领域,能在强的噪声和干扰背景中检测要测量的正弦波或方波信号。但是由于锁相放大器功能强大、电路复杂,对各部分的电路要求都很高。因此,锁相放大器均以台式仪器出现。但是在许多测量中对锁相放大器的要求,并不需要如此多功能的通用锁相放大器,并且要求体积小巧。近年来出现了模块化锁相放大器。本公司开发的YXS-291(A)和YXS-291(B)型锁相放大器模块,就是为满足这些用户要求而研发的新产品。YXS-291(A)型锁相放大器模块用于微弱电压测量,YXS-291(B)型锁相放大器模块用于微弱电流测量。这两种仪器体积小,使用方便,能测量微弱电压信号或微弱电流信号的值。输出信号有两种方式,其一是交流信号输出,输出为正弦波(仪器功能相当于频带很窄的选频放大器);其二是直流信号输出,输出为待测信号的均方根值(锁相放大器模式)。本仪器使用方便程度与电压测量仪或电流测量仪一样简单、好用。此仪器得到广大用户的欢迎和好评。
1、工作频率:5Hz—5KHz
2、测量信号范围:YXS-291(A):100μV—100mV(或根据用户要求生产)
YXS-291(B):1nA—10μA(或根据用户要求生产)
3、输入阻抗: YXS-291(A):10KΩ或1MΩ(由用户选择)
YXS-291(B):低阻(第一级电流放大器为低阻)
4、放大倍数调节范围: Vo=KVi,放大倍数K=nKo,由放大倍数地址控制n的
变化值:1、2、5、10、20、50、100。
Ko由用户要求生产(Ko的默认值:YXS-291(A):
Ko=10倍;YXS-291(B):Ko=106(V/A)。)
5、时间常数:10秒、3秒、1秒、0.1秒
6、输出电压: (1)、交流正弦波(2)、直流信号(交流信号的rms值)
7、供电电压: ±9V、150mA
8、体积:140*76*35(单位:mm)
9、重量:250克
(2)、* YXS-292型双相锁相放大器模
锁相放大器是著名的微弱信号检测仪器,应用范围几乎遍及所有的科学领域,能在强的噪声和干扰背景中检测有用的正弦波信号或方波信号。但是由于锁相放大器功能强大、电路复杂,对各部分的电路要求都很高。因此,锁相放大器均为台式仪器出现。在许多测量中对锁相放大器的要求,并不需要如此多功能的通用锁相放大器,并且要求体积小巧。从而,近年来出现了模块化锁相放大器。本公司在开发了YXS-291(A)和YXS-291(B)型锁相放大器模块后,又推出了性能更为优良的模块化锁相放大器,命名为YXS-292型双相锁相放大器(模块)。此模块化锁相放大器的主要技术指标和功能与台式仪器相当,能满足各类用户的要求。
本仪器能输出被测信号的四个模拟分量,分别为:
Vx=VRcosφ, Vy=VRsinφ
,VAC=VRcos(ωt+φ)【ω=2πf,f=10KHz】
其中VR为被测信号的均方根值,Vx和Vy为被测正弦波用直角坐标表示的同相分量和正交分量,φ为输入信号相对于参考信号的相位角,有
上述表明,此锁相放大器除了具有通用的台式锁相放大器输出的Vx、Vy、VR分量外,还多了一个交流输出VAC。此交流输出频率固定为10KHz,具有被测信号的VR和φ信息,相当于一个变频选频放大器。不论被测信号的频率为多少,都能变换成同一频率(10KHz)的交流信号,并滤去与被测信号混在一起的噪声和干扰,使信号得到提纯。此功能受到一些特殊用户的欢迎,是本仪器具有的独特功能。
本仪器使用方便,好用,得到广大用户的欢迎和好评。
1、工作频率: 5Hz—100KHz
2、放大倍数: 10倍或100倍(由用户选购)
3、输入阻抗: 1MΩ//20pf
4、参考信号: 波形:正弦波、方波、脉冲、三角波等周期信号
大小:200mV—3V
5、相位调节: 细调:0°—100°
90°粗调步进:0°、90°、180°、270°
6、时间常数: 10ms、30ms、100ms、300ms、1s、3s、10s、30s
7、输出分量: Vx、Vy、
8、交流输出: VAC=VRcos(ωt+φ),ω=2πf,f=10KHz,
9、地址控制电平: TTL电平
10、供电电压: ±9V,150mA,纹波小于1mV
11、体积: 140*76*35(单位:mm)
12、重量: 250克
YXS-293(V)
1、工作频率: 5Hz—10KHz
2、放大倍数:100、200、500、1K、2K、5K、10K(或根据用户要求生产)
3、最大输入信号:40mV(由放大倍数决定)
4、输入阻抗: 1MΩ//20pf
5、参考信号:波形:正弦波、方波、脉冲、三角波等周期信号
大小:200mV—3V
6、相位调节:细调:0°—100°
90°粗调步进:0°、90°、180°、270°
7、时间常数:10ms、30ms、100ms、300ms、1s、3s、10s、30s
8、输出分量: Vx、Vy、VR(其中)
9、谐波测量: 1f、2f、3f、…15f
10、交流输出: VAC=VRcos(ωt+φ),ω=2πf,f=10KHz,
11、地址线控制电平:TTL电平,[1]高电平为4-5V,[0]低电平为0-1V,或不接,内部已接地
12、零偏调节范围: 20%FS
13、直流漂移: 1*10-3FS/℃
14、供电电压:±9V,150mA,纹波小于1mV
15、体积: 140*76*35(单位:mm)
16、重量: 300克

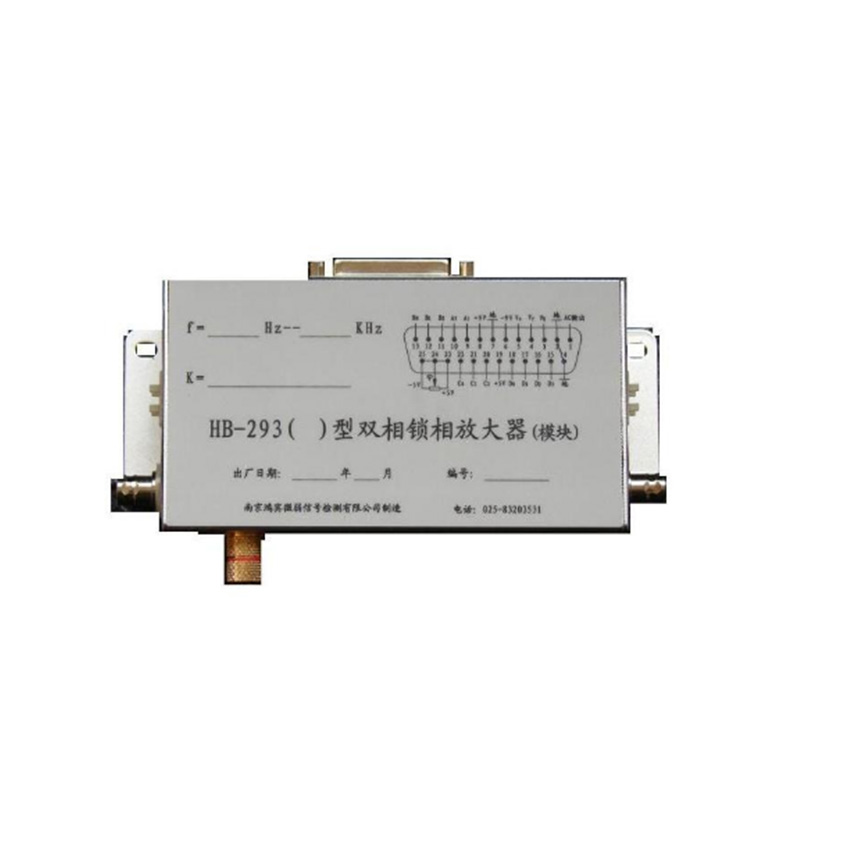

YXS-293(I)
1、工作频率: 5Hz—10KHz
2、放大倍数: 1*107V/A、2*107V/A、2*107V/A、1*108V/A、2*108V/A、2*108V/A、
1*109V/A
3、最大输入信号:400nA(由放大倍数决定)
4、输入阻抗: 10Ω
5、参考信号:波形:正弦波、方波、脉冲、三角波等周期信号
大小:200mV—3V
6、相位调节:细调:0°—100°
90°粗调步进:0°、90°、180°、270°
7、时间常数:10ms、30ms、100ms、300ms、1s、3s、10s、30s
8、输出分量: Vx、Vy、VR(其中)
9、交流输出: VAC=VRcos(ωt+φ),ω=2πf,f=10KHz,
10、地址线控制电平:TTL电平,[1]高电平为4-5V,[0]低电平为0-1V,或不接,内部已接地
11、零偏调节范围: 20%FS
12、直流漂移: 1*10-3FS/℃
13、供电电压:±9V,150mA,纹波小于1mV
14、体积: 140*76*35(单位:mm)
15、重量: 300克
*高性能双相锁定放大器(模块):
模块化锁相放大器,通常是专门针对某一具体的测量,作为专门锁相放大器使用,是把通用多功能的台式锁相放大器的强大功能进行简化,实现体积小、可以嵌入其它测量仪器中使用。但是,有时用户在某些测量微弱电压或电流时,进行方案论证时,对被测试的信号还不十分了解时,就需要用功能更强大、灵敏度更高、工作频带更宽的,性能与台式通用锁相放大器相当的模块化锁相放大器。具有这种功能的模块化锁相放大器国内外尚无此类产品。本公司通过研制开发,使用我公司生产的YXS-292型双相锁相放大器(模块),配上YXS-892-1或YXS-892-2型特低噪声电压放大器(模块)作为信号通道,就能组成功能强大、灵敏度极高,与台式通用锁相放大器性能相当的测量微弱电压信号的锁相放大器模块。另外,用HB-292型双相锁相放大器(模块),配上YXS-892-3或YXS-892-24型特低噪声电流放大器(模块)作为信号通道,就能组成功能强大、灵敏度极高,与台式通用锁相放大器性能相当的测量微弱电流信号的锁相放大器模块。通过这样组成的四种高性能锁相放大器模块的技术指标如下:
(4)、YXS-292(V-1)型高性能锁相放大器模块:
用YXS-292型双相锁相放大器(模块)+YXS-892-1型特低噪声电压放大器(模块),组合成高性能模块化锁相放大器,用于测量微弱电压信号
(5)、YXS-292(V-2)型高性能锁相放大器模块:
用YXS-292型双相锁相放大器(模块)+YXS-892-2型特低噪声电压放大器(模块),组合成高性能模块化锁相放大器,用于测量微弱电压信号
(6)、YXS-292(I-1)型高性能锁相放大器模块:
用YXS-292型双相锁相放大器(模块)+YXS-892-3型特低噪声电流放大器(模块),组合成高性能模块化锁相放大器,用于测量微弱电流信号
(7)、YXS-292(I-2)型高性能锁相放大器模块:
用HB-292型双相锁相放大器(模块)+YXS-892-4型特低噪声电流放大器(模块),组合成高性能模块化锁相放大器,用于测量微弱电流信号
