锁定(相)放大器系列产品是本公司(中心)研制与生产的多种新型锁定(相)放大器，能精确地测量被淹没在噪声、干扰背景中的正弦波或方波微弱信号。本系列产品具有高通、低通、陷波及自动跟踪带通滤波器，并采用调相、变频和多点平均器、相关器等信号处理技术，大大提高了仪器的过载能力和动态范围，减小了直流漂移。前级采用了超低噪声电压前置放大器，极大地提高了仪器的检测灵敏度。为了满足用户对多通道测量的要求，我们还研制生产了双通道锁定放大器，给用于多通道测量的用户带来了方便。

本系列仪器具有下列多种功能和用途：

①锁定(相)放大器　　②矢量电压表　　③噪声测量仪　　④锁定比例计

本公司最新研制开发的“HB-2311型精密双相锁定放大器”，“HB-2321型双通道精密双相锁定放大器”采用新的设计思想，具有数字和模拟锁定(相)放大器的优点，并克服了各自的缺点，同时解决了锁定放大器不能抑制和消除同频干扰的问题，使仪器的性能十分优越。这是锁定放大器性能的突破，属全球首创。能精确地测量被淹埋在噪声和干扰(甚至于同频干扰)中的正弦波或方波的微弱电压信号。在液晶显示屏上显示用极坐标表示的正弦波的幅值和相位，同时显示用直角坐标表示的同相分量(X轴分量，或复数表示的实分量)和正交分量(Y轴分量，或复数表示的虚分量)。能方便地用于各种场合下的交流微弱信号测量，能用于幅频/相频特性、阻抗及传递函数、虚/实分量以及谐波信号的测量。“HB-2321型双通道精密双相锁定放大器”适用于双光路测量。

本系列仪器在国内高校和研究所受到广泛应用和好评。在物理、化学、电磁、光学、力学、声学、电子、半导体、超导等许多科技领域中得到广泛的应用。

* 锁相放大器系列产品(台式)

YXS-2311型精密双相锁定放大器

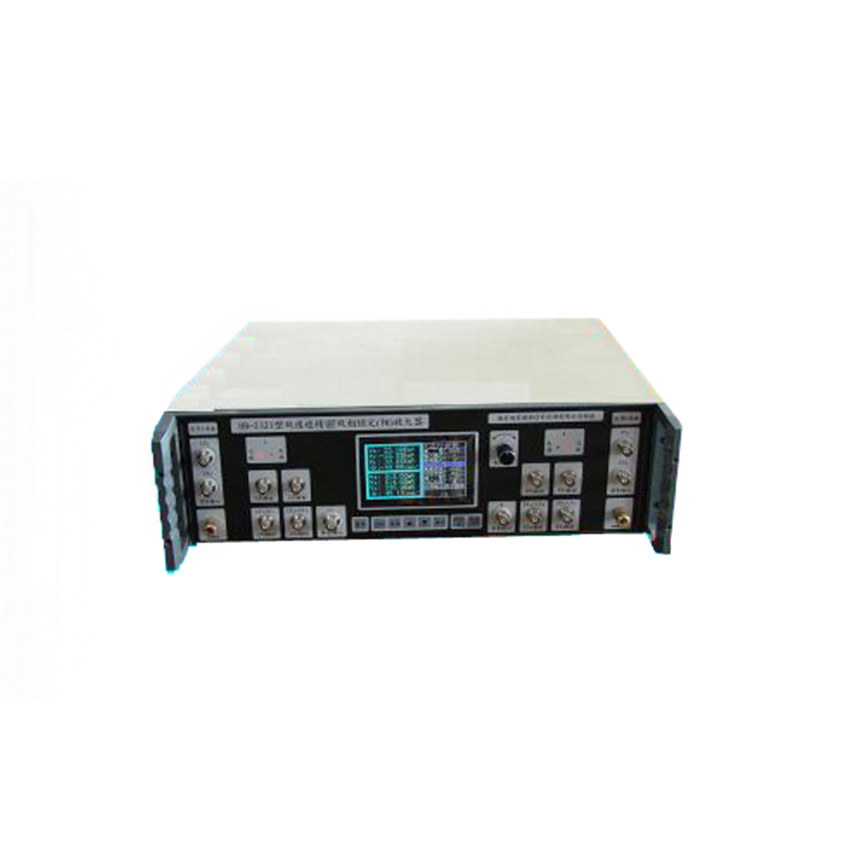

YXS-2321型双通道精密双相锁定放大器

YXS-261型精密锁定放大器

YXS-201型锁定放大器(精密双相)

YXS-221型精密双相锁定放大器

机箱尺寸为45*45*13(单位：cm)，重量为12公斤。

* 模块化锁相放大器系列产品

锁相放大器是著名的微弱信号检测仪器，应用范围几乎遍及所有的科学领域，能在强的噪声和干扰背景中检测要测量的正弦波或方波信号。但是由于锁相放大器功能强大、电路复杂，对各部分的电路要求都很高。因此，锁相放大器均以台式仪器出现。但是在许多测量中对锁相放大器的要求，并不需要如此多功能的通用锁相放大器，并且要求体积小巧。近年来出现了模块化锁相放大器。本公司开发的锁相放大器模块，就是为满足这些用户要求而研发的新产品。仪器体积小，使用方便，能测量微弱电压信号或微弱电流信号的值。此系列仪器得到广大用户的欢迎和好评。

本公司的模块化锁相放大器系列中有性能单一的专业锁相放大器，也有高性能、多功能，与台式锁相放大器功能相当的模块化锁相放大器，用户可以根据要求，选择不同的品种。

模块化锁相放大器用于测量微弱电压的有：

(1)、* YXS-291(A)型锁相放大器模块;

(2)、* YXS-292型双相锁相放大器模块;

(3)、* YXS-293(V)型双相锁相放大器模块;

(4)、* YXS-292(V-1)型高性能锁相放大器模块;

(5)、*YXS-292(V-2)型高性能锁相放大器模块。

模块化锁相放大器用于测量微弱电流的有：

(1)、* YXS-291(B)型锁相放大器模块;

(2)、* YXS-293(I)型双相锁相放大器模块;

(3)、* YXS-292(I-1)型高性能锁相放大器模块;

(4)、*YXS-292(I-2)型高性能锁相放大器模块。

技术参数：

锁相放大器的技术参数（台式）

技术指标 型号名称 *YXS-2311型精密双相锁定放大器 *YXS-2321型双通道精密双相锁定放大器 YXS-221型精密双相锁定放大器 YXS-261型精密锁定放大器

YXS-201型

锁定放大器

(精密双相)

工作频率 5Hz-200KHz 5Hz-200KHz 5Hz-100KHz 60Hz-150Hz 5Hz-100IKHz 满刻度灵敏度 FS (测量量程) 10nV-1V 10nV-1V 100nV-1V 100nV-1V 100nV-1V 输入阻抗 5MΩ//40pf 5MΩ//40pf 5MΩ//40pf 5MΩ//40pf 前置：5MΩ//40pf 主机：200KΩ 输入端短路 噪声电压 <3nV/ <3nV/ ≤3nV/

<3nV/

<2nV/（1KHz） 共模抑制比 （CMRR）（1KHz） ≥80db ≥80db ≥80db ≥80db 滤波器 高通，低通 50Hz陷波 高通，低通 50Hz陷波 高通，低通 50Hz陷波

50Hz

陷波

高通，低通

参考信号输入 电压范围（rms） 100mV-10V 100mV-10V 100mV-10V 100mV-10V 100mV-10V 参考模式（谐波测量） f—15f f—15f f—15f f f.2f 电压信号输入模式 单端 差分 单端 差分 单端 差分 单端 单端 不相干信号 最大过载电平 ≥1000FS ≥1000FS ≥1000FS ≥500FS ≥1000FS 白噪声最大 过载电平 >100FS >100FS ≥300FS ≥100FS ≥300FS

抑制同频干扰功能

抑制同频干扰能力：≥40dB

同频干扰最大过载电平：≥4.5FS

抑制同频干扰能力：≥40dB

同频干扰最大过载电平：≥4.5FS

无 无 无 输出直流漂移 ≤5×10-4FS ≤5×10-4FS ≤5×10-4FS

<5×10-4FS

≤5×10-4FS 输出总动范围 ≥120dB ≥120dB ≥120dB ≥100dB ≥120dB 输出最大电平 ±5V ±5V ±5V ±5V ±3V 输出阻抗（Ω） 50 50 50 50 200 时间常数 0.1ms—3Ks (按1、3、10 变化) 0.1ms—3Ks (按1、3、10 变化)

10ms,30ms, 100ms,300ms,

1s, 3s, 10s,30s

10ms,30ms, 100ms,300ms,

1s, 3s, 10s,30s

10ms,30ms, 100ms,300ms,

1s, 3s, 10s,30s

输出分量直角 坐标Vx、Vy， 极坐标VA、Vφ Vx VyVA Vφ

Vx VyLVA/RVA

VA VφLVφ-RVφ

Vx VyVA Vφ Vx Vy Vx Vy 接 口 RS—232 RS—232 RS—232 RS—232 无 备 注

能抑制同频干扰

高灵敏、高精度，

相位精度0.1°

能抑制同频干扰

高灵敏、高精度，相位精度0.1°,

两台锁定放大器组合,除作为一般

锁定放大器使用外,

特别适用于双光路测量

具有 5Hz—100KHz 信号源

具有大电流交流

恒流源输出，

振动磁强计专用。
