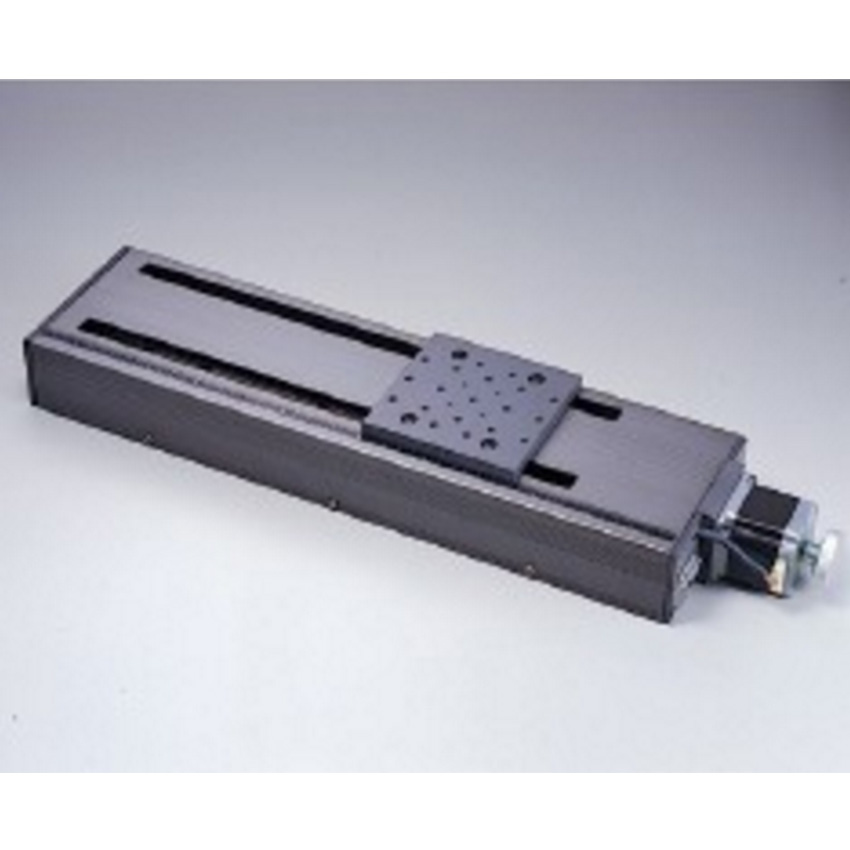

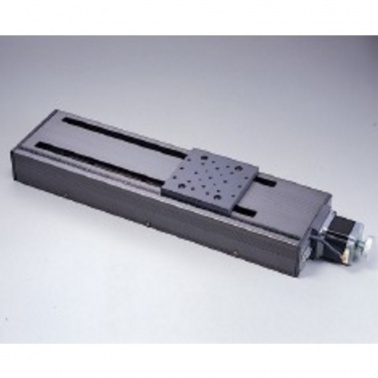

YXTA07系列失电保护电动平移台

标准配备有步进电机和标准RS232接口，配合HGC系列运动控制器可实现自动控制 电机轴上安装失电保护器，当电机断电后自动锁紧螺杆，防止位置变化，特别是垂直使用时可防止台面在承载物重量作用下下滑，破坏物品 螺杆采用新型轴承安装结构，进口高品质滚珠螺杆驱动，重复定位精度高，寿命长 新型轴端锁紧结构，防止螺杆松动，特别适合高速往复使用 导轨采用线性滑块导轨（方形，整体与底板连接），运动舒适，有预紧力消间隙，线性度好，承载大，适合单轴重载或多轴组合使用 步进电机和滚珠螺杆通过进口高品质弹性联轴节连接，传动同步且噪音小 配有手轮，方便调试 两端装有零位和限位开关，方便准确定位和保护产品 底座有标准孔距的螺纹孔和通孔，方便安装固定 可换装伺服电机，实现高速重载

产品型号

YXTA0750A

YXTA07100A

YXTA07150A

YXTA07200A

YXTA07300A

行程

50mm

100mm

150mm

200mm

300mm

台面尺寸

160x160mm

螺杆导程

5mm

分辨率(8细分)

0.0015625mm

0.003125mm

最大速度

40mm/sec

重复定位精度

＜0.005mm

轴向间隙

＜0.03mm

标配电机

57步进电机(1.8°)

最大静转矩

1.2Nm

额定工作电流

2.8A

失电制动力矩

1Nm

响应时间

＜50ms

中心负载

50kg

自重

6kg

6.5kg

7kg

7.45kg

8.5kg

产品型号

YXTA07400A

YXA07500A

YXTA07600A

行程

400mm

500mm

600mm

台面尺寸

160x160mm

螺杆导程

5mm

分辨率（8细分）

0.003125mm

最大速度

40mm/sec

重复定位精度

＜0.005mm

轴向间隙

＜0.03mm

标配电机

57步进电机(1.8°)

最大静转矩

1.2Nm

额定工作电流

2.8A

失电制动力矩

1Nm

响应时间

0.18s

中心负载

50kg

尺寸：

产品型号

A

B

YXTA0750A

360

4

YXTA07100A

410

4

YXTA07150A

460

8

YXTA07200A

510

10

YXTA07300A

610

14

YXTA07400A

710

18

YXTA07500A

830

22

YXTA07600A

910

26
